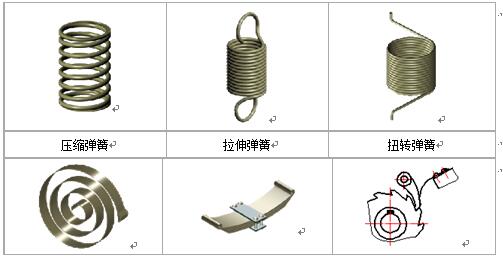

下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。
10.2.1 圆柱螺旋压缩弹簧各部分名称及其相互关系
表10.2.1-1列出了圆柱螺旋压缩弹簧各部分名称、基本参数及其相互关系。
表10.2.1-1 圆柱螺旋压缩弹簧各部分名称和基本参数

名称	符号	说 明	图 例
型材直径	d	制造弹簧用的材料直径
弹簧的外径	D	弹簧的最大直径
弹簧的内径	D1	弹簧的最小直径
弹簧的中径	D2	D2 = D-d = D1+d
有效圈数	n	为了工作平稳，n一般不小于3圈
支承圈数	n0	弹簧两端并紧和磨平（或锻平），仅起支承或固定作用的圈（一般取1.5、2或2.5圈）
总圈数	n1	n1 = n + n0
节 距	t	相邻两有效圈上对应点的轴向距离
自由高度	H0	未受负荷时的弹簧高度H0 = nt + (n0-0.5)d
展开长度	L	制造弹簧所需钢丝的长度L ≈ πDn1

　　在GB/T 2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定，使用时可查阅该标准。
　　2 圆柱螺旋压缩弹簧的规定画法
　　济南弹簧厂根据GB/T 4459.4-1984，螺旋弹簧的规定画法如下：

⑴ 在平行于螺旋弹簧轴线的投影面的视图中，各圈的外轮廓线应画成直线。
⑵ 螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，必须加写“左”字。
⑶ 对于螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按右图 (有效圈是整数，支承圈为2.5圈)的形式绘制。必要时也可按支承圈的实际结构绘制。
⑷ 当弹簧的有效圈数在四圈以上时，可以只画出两端的1～2圈（支承圈除外），中间部分省略不画，用通过弹簧钢丝中心的两条点画线表示，并允许适当缩短图形的长度。	(a)剖视图	(b)视图
	图10.2.2-1
⑸在装配图中，型材直径或厚度在图形上等于或小于1mm的螺旋弹簧，允许用示意图绘制，如图10.2.2-2(a)所示，当弹簧被剖切时，剖面直径或厚度在图形上等于或小于2mm时，也可用涂黑表示，且各圈的轮廓线不画，如图10.2.2-2(b)所示。




(a)	(b)
图10.2.2-2		图10.2.2-3

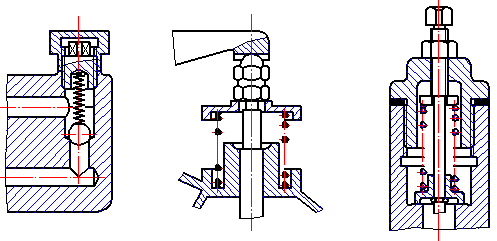

⑹ 在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，如图10.2.2-3所示。
　　3 圆柱螺旋压缩弹簧的标记
根据GB/T2089-1994规定，圆柱螺旋压缩弹簧的标记由名称、型式、尺寸、精度及旋向、标准编号、材料牌号以及表面处理组成，其标记格式如下：

名称

型式

d×D2×H0

—

精度代号

旋向

标准编号

—

表面处理

　　标记示例：圆柱螺旋弹簧，A型，型材直径为3mm，中径为20mm，自由高度为80mm，制造精度为2级，材料为碳素弹簧钢丝B级，表面镀锌处理，左旋。其标记为：
YA 3×20×80-2左 GB/T2089-1994 B级 － DoZn 注：按3级精度制造时，3级不标注
10.2.4 圆柱螺旋压缩弹簧的画图步骤
当已知弹簧的型材直径d、中径D2、自由高度H0（画装配图时，采用初压后的高度）、有效圈n、总圈数n1和旋向后，即可计算出节距t，其作图步骤按图10.2.4-1所示。

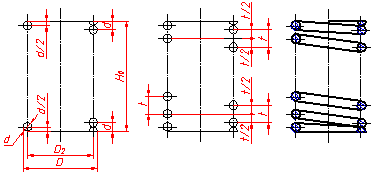

作图步骤： 1. 布置图面（根据D2和H0） 2. 画两端支承圈的小圆（每端各按5/4圈画） 3. 画有效圈的小圆（两边各画1～2圈） 4. 按右旋画相应小圆的外公切线 5. 完成剖视图（画剖面线）
	图10.2.4-1

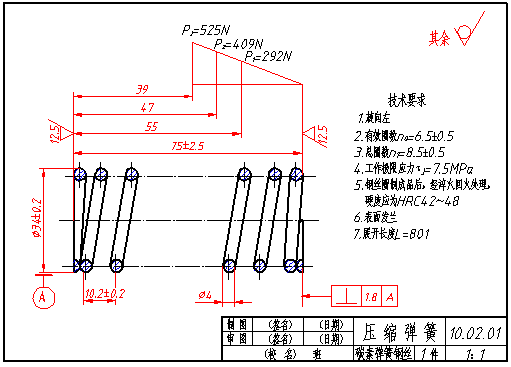

　　图10.2.4-2 济南弹簧厂为圆柱螺旋压缩弹簧的零件图，主视图上方的三角形，表示该弹簧的机械性能，其中P1、P2为弹簧的工作负荷，Pi为工作极限负荷，55，47表示相应工作负荷下的工作高度，39表示工作极限负荷下的高度。
